Oblasti využitia
Meranie spotreby celého domu — tri fázy samostatne na prívodných kábloch
Meranie troch jednofázových spotrebičov či okruhov (3 nezávislé okruhy)
Monitoring podružného rozvádzača (napr. samostatný okruh pre zavlažovanie)
Sledovanie reálne odoberaného prúdu a spotreby v aplikácii
Kľúčové vlastnosti
Bezkontaktné meranie prúdu — prúdové cievky sa nasadia na vodiče, fázu nie je nutné rozpájať
Komplexné dáta — prúd (A), napätie (V), frekvencia siete, vypočítaný výkon/príkon (W) aj celková spotreba (kWh)
Tri fázy samostatne — každá fáza sa meria a zobrazuje zvlášť
Rozsah do 80 A na fázu — vhodné aj pre hlavný prívod
Aktualizácia každé 3 sekundy — priebežný prehľad o odbere
ZigBee 3.0 s externou anténou pre stabilný dosah
Integrácia do Home Assistant — cez ZigBee koordinátor a addon zigbee2mqtt
Ako to funguje a zapojenie
Merač sa typicky inštaluje do hlavného alebo podružného rozvádzača na prívodné káble. Ku každej fáze, ktorú zariadenie cievkou meria, sa pripojí jeden napájací vodič a jeden spoločný nulový vodič — vďaka tomu meria nielen prúd, ale aj napätie na jednotlivých fázach a z toho dopočítava skutočný výkon. Na meranú fázu sa teda pripojí napájací vodič snímača a potom sa nasadí bezkontaktný prúdový senzor. Schéma zapojenia je súčasťou merača. Zapojenie zvládne aj zručný domáci majster, napriek tomu odporúčame zveriť inštaláciu odborníkovi.

Kompatibilita
Protokol ZigBee 3.0 (2,4 GHz) — na pripojenie do aplikácie vyžaduje ZigBee bránu Tuya
Aplikácia Tuya Smart / Smart Life — zobrazenie prúdu, napätia, výkonu aj spotreby
Home Assistant — integrácia cez ZigBee koordinátor a addon zigbee2mqtt
Naše skúsenosti

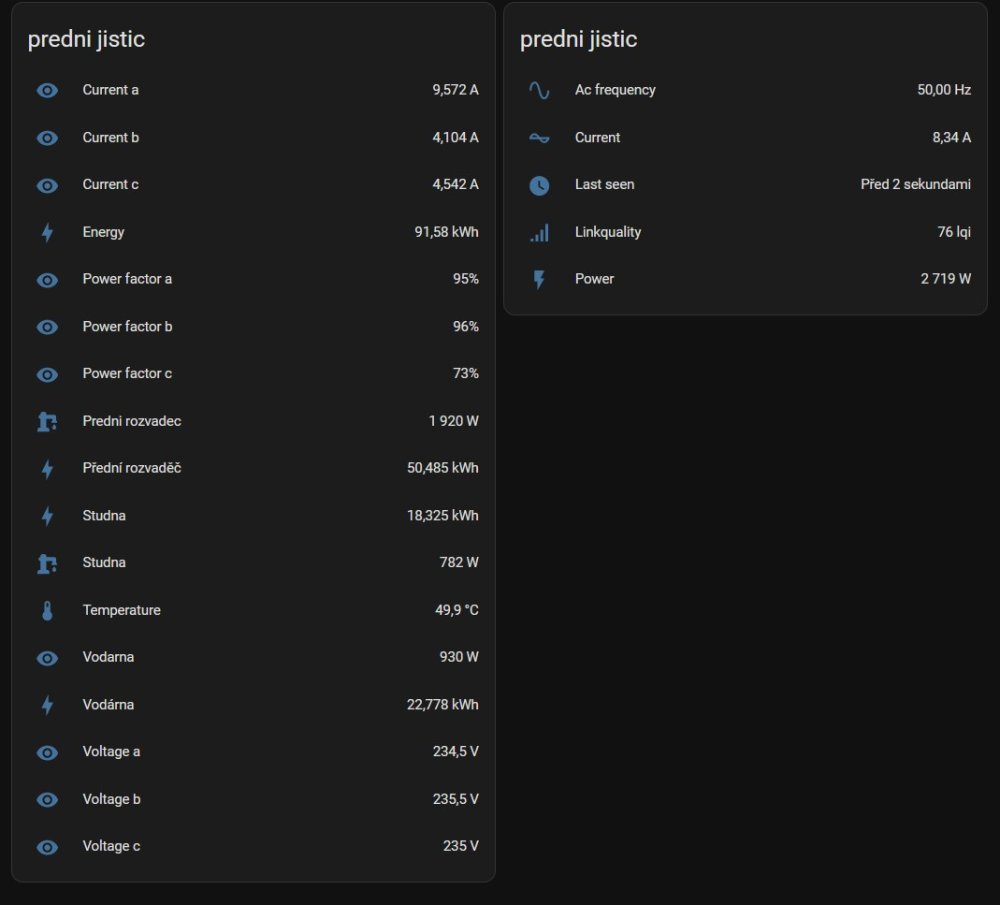

Toto zariadenie používame v prostredí Home Assistant na meranie spotreby samostatného rozvádzača pre zavlažovanie. Do HA je merač integrovaný pomocou ZigBee koordinátora a addonu zigbee2mqtt. Na podružnom rozvádzači pritom bežne vidíme aj veľmi malé prúdy v stotinách ampéra.



Špecifikácia
Verzia produktu PC321-80A
Napájanie 100–240 V AC, 50/60 Hz
Rozsah merania prúdu do 80 A na jednu fázu
Merané veličiny prúd, napätie, frekvencia, výkon, spotreba
Frekvencia aktualizácie každé 3 sekundy
Komunikácia ZigBee 3.0, 2,4 GHz (IEEE 802.15.4)
Anténa externá, výkon až 20 dB
Prevádzková teplota −20 °C až +55 °C
Prevádzková vlhkosť ≤ 90 %
Rozmery hlavnej jednotky (V × Š × H) 86 × 86 × 37 mm
Priemer meracích objímok 10,6 mm
Certifikácia CE
