Oblasti využitia

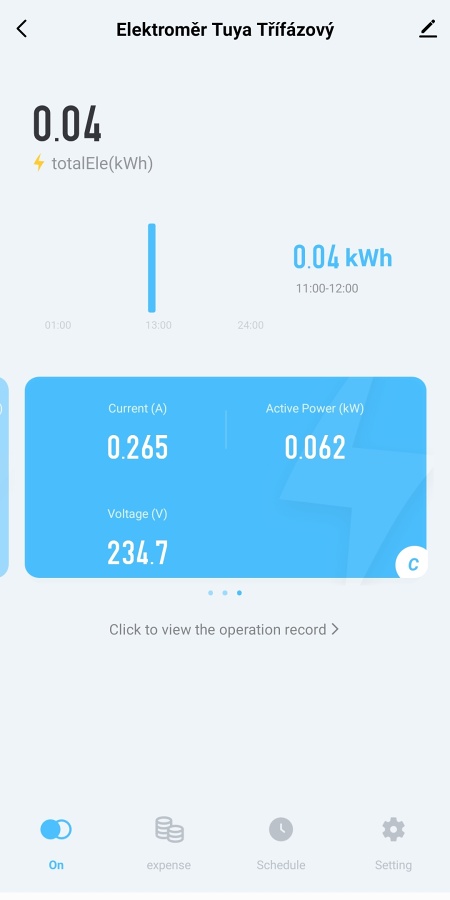

Aktuálne dáta po jednotlivých fázach v aplikácii
Podružné meranie spotreby v byte, dielni, na chate či v prenájme — diaľkový odpočet bez nutnosti chodiť k elektromeru
Meranie a diaľkové spínanie prívodu k tepelnému čerpadlu, elektrokotlu alebo bojleru
Stráženie spotreby s automatickým vypnutím pri prekročení nastavenej hranice
Sledovanie histórie odberu po dňoch, mesiacoch a rokoch
Kľúčové vlastnosti
Meranie po fázach — okamžité hodnoty zobrazuje po jednotlivých fázach, spätné štatistiky potom za všetky 3 fázy spoločne
Zabudovaný stýkač — diaľkové zapnutie/vypnutie prívodu (stýkač 3×230 V 80 A, špičkový prúd až 100 A na fázu)
História a pamäť — namerané hodnoty sa ukladajú a zobrazujú za dni, mesiace aj roky; pri krátkom výpadku WiFi má zariadenie dáta v pamäti a po obnovení spojenia ich odošle do cloudu
Programovateľný časovač zopnutia a nastavenie predplateného množstva energie
LCD displej s podsvietením na zobrazenie meraných hodnôt priamo na zariadení
Trieda presnosti 1 podľa IEC 62053-21
Impulzný výstup 400 imp/kWh a port RS485 (MBUS) na ďalšie využitie
Montáž na DIN lištu, kryt svorkovnice umožňuje zaplombovanie
Ako to funguje a zapojenie
Elektromer sa zapája do prívodu na DIN lištu. Svorky 1–6 sú vstupy a výstupy fáz (L1 in/out, L2 in/out, L3 in/out), svorka 7 je vstup aj výstup nulového vodiča N. Svorky 19, 20 sú impulzný výstup 400 imp/1 kWh, svorky 21, 22 sú rozhranie RS485 (MBUS).

Upozornenie — prenechajte inštaláciu elektromera odborníkovi s príslušným oprávnením.

Schéma zapojenia svoriek elektromera

Schéma zapojenia trojfázového elektromera

Po prvom pripojení je elektromer automaticky v režime párovania (modrá LED „WiFi" krátko rýchlo bliká). Na manuálne spustenie režimu párovania sa šípkami prepnite na obrazovku „C 400" a podržte pravú šípku (dole), kým sa nerozbliká modrá dióda WiFi; potom pokračujte podľa pokynov v aplikácii Tuya. Ručné zapnutie/vypnutie elektromera sa vykonáva súčasným stlačením oboch šípok.

Kompatibilita
Aplikácia Tuya Smart / Smart Life (Android a iOS) — diaľkový odpočet, ovládanie aj automatizácia
Dáta sa trvalo ukladajú do Tuya cloudu (cloud je zadarmo; niektoré doplnkové funkcie za príplatok)
Home Assistant — pripojenie cez Tuya addon (vyžaduje aspoň prvotné prihlásenie cez Tuya cloud)
WiFi 802.11 b/g/n; zariadenie sa po výpadku WiFi automaticky znovu pripojí, akonáhle je sieť dostupná
Špecifikácia
Meranie priame obojsmerné* 3× 80 A (od 0,04 A do max. 100 A)
Referenčné napätie 3×230/400 V + N
Maximálny prúd 3× 80 A (80 A na každú fázu)
Referenčný prúd 10 A (prúd, pri ktorom je meranie najpresnejšie)
Maximálny špičkový prúd 100 A na fázu
Vlastná spotreba < 1 W / 10 VA na fázu
Trieda presnosti 1 — EN 61036, IEC 62053-21
Displej LCD s podsvietením
WiFi 802.11 b/g/n
RS485 MBUS rýchlosť 1200–9600 bps, adresa 1–247, bez parity, stop bit 1, data bit 8
Impulzný výstup SO otvorený kolektor, 400 imp/1 kWh
Prepäťová ochrana 4000 V / 25 mA po dobu 60 s
Montáž DIN lišta TS 35 mm, šírka 126 mm (7 modulov), možnosť plomby svorkovnice
Krytie IP20
Prevádzková teplota −25 °C až 70 °C
Rozmery 126 × 98 × 78 mm
*Obojsmerné meranie znamená, že elektromer meria, aj keď je zapojený obrátene (vstup napätia na výstupe); túto situáciu zobrazí na displeji malou šípkou vľavo. V aplikácii Tuya sa však smer neprejaví (nezobrazí sa záporná hodnota), preto nie je vhodný na samostatné meranie prebytkov fotovoltickej elektrárne.

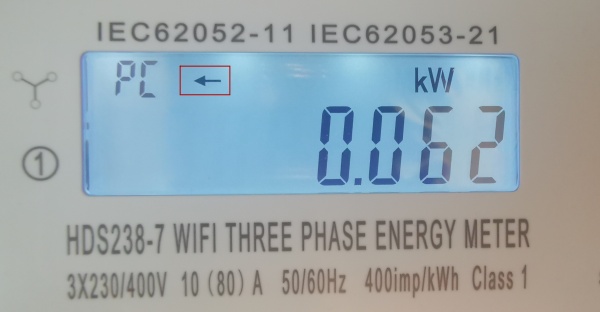

Indikácia obráteného smeru zapojenia na displeji

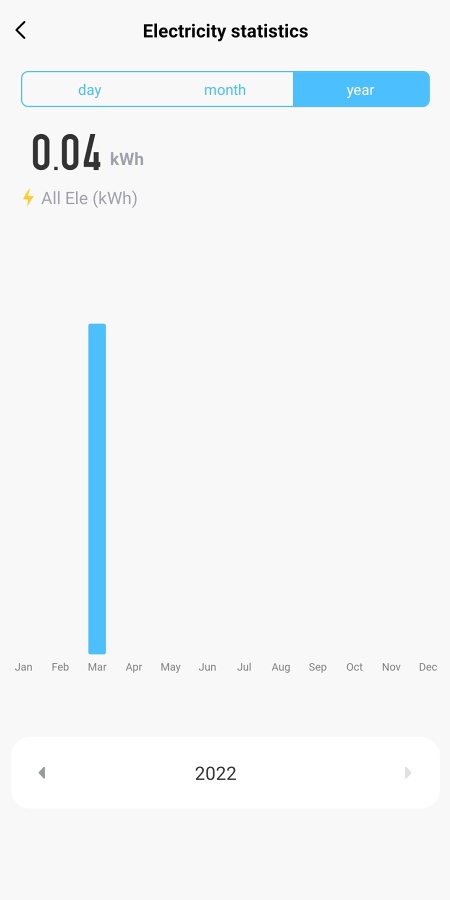

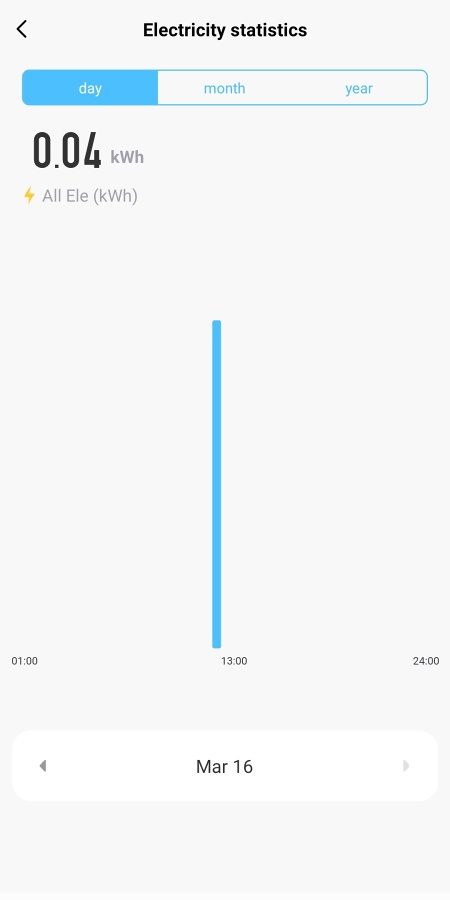

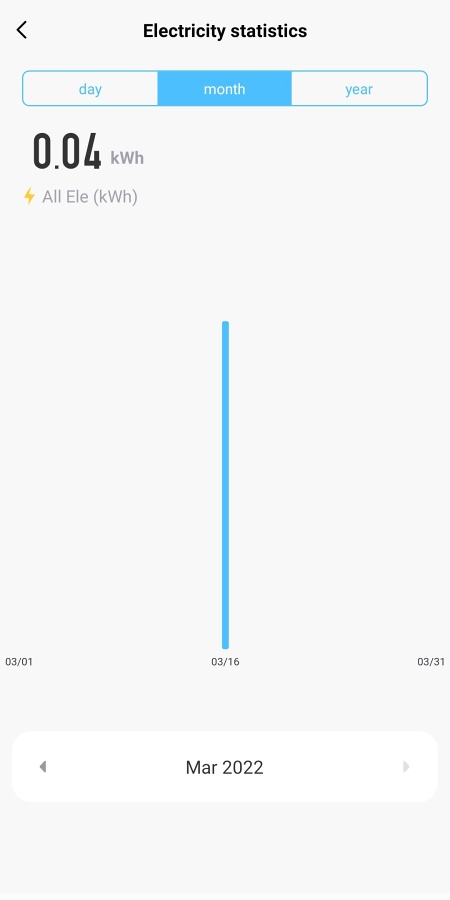

Štatistiky spotreby v aplikácii Štatistiky spotreby v aplikácii Štatistiky spotreby v aplikácii
